Quadcopters එකලස් කිරීම - I



Quad copters පිළිබද ලිපි පෙලේ මීළඟ ලිපිය විදිහට මම බලාපොරොත්තු වෙන්නේ ESC එක හා Brush-less Motor එක නිවැරදිව සම්බන්ධ කරන ආකාරය ඉදිරිපත් කිරීමයි.


අපි මුලින් ම ESC එකේ අග්‍ර මොනවද කියලා හදුනාගනිමු.





ESC එකේ එක් පැත්තක වයර් 3 කුත් අනෙක් පැත්තේ වයර් 5 කුත් තියෙනවා. ගොඩක් ESC වල වයර් 3 ක් තියෙන පැත්තේ වයර් 3, A,B,C කියලා නම් කරලයි තියෙන්නේ. මේ වයර් 3 තමයි මෝටරයට සම්බන්ධ කරන්නේ.


අනෙක් පැත්තේ තියෙන වයර් අතරින් 2 ක් අනෙක් වයර් වලට වඩා ඝනකමෙන් වැඩියි. මේ වයර් 2 න් තමයි ESC එකට විදුලිය සපයන්න‍ේ.  ESC එකට, මෝටර් කැරකවිය යුතු වේගය පිළිබද උපදෙස් ලබාදීමට තමයි ඉතිරි වයර් 3 භාවිතා වෙන්නේ. මේ වයර් 3 කෙළවර තියෙන Connector එක FC එකට සම්බන්ධ කළයුතුයි.





සාමාන්‍ය මෝටරයක තියෙන්නේ අග්‍ර 2 යි. ඒ අග්‍ර 2 බැටරියක + හා - අග්‍ර වලට සම්බන්ධ කරන පිළිවෙල අනුව තමයි මෝටරය කැරකෙන දිශාව තීරණය වෙන්නේ.




Brush less ම‍‍ෝටරයක අග්‍ර 3 ක් තියෙනවා. මේ අග්‍ර 3 තමයි ESC එකට සම්බන්ධ කරන්න තියෙන්නේ. මේ අග්‍ර 3 න් ඔනෑම අග්‍ර 2 ක් මාරු කරලා සම්බන්ධ කිරීම මගින් මෝටරය කැරකෙන දිශාව වෙනස් කරන්න පුළුවන්.

රූපසටහන බැලුවොත් ඒක හොදින්ම පැහැදිලි වෙයි කියලා හිතනවා.





ESC එකයි මෝටර් එකයි සම්බන්ධ කරන්න පුළුවන් ආකාර 2 ක් තියෙනවා.
  1. ස්ථිරවම පෑස්සීම
  2. Bullet connectors මගින් සම්බන්ධ කිරීම.

ස්ථිරව පැස්සීම කියලා අදහස් කළේ මෝටරයේ අග්‍ර 3, ESC එකේ අග්‍ර 3 ට කෙලින්ම පෑස්සීමයි.

ඒත් වඩාත්ම සුදුසු ක්‍රමය තමයි Bullet connector මගින් සම්බන්ධ කිරීම. මේ Bullet connectors කියන්නේ Audio jack එකට තරමක් සමාන connector එකක්. මේ ක්‍රමයේ තියෙන වාසිය තමයි අපිට ඕනම වෙලාවක connectors ගලවලා ආපහු සම්බන්ධ කරන්න පුළුවන් වීම. Bullet connectors වල වර්ග 2 ක් තියෙනවා.




ඊයම් මගින් පෑස්සීම ගැන දන්නේ නැති කෙනෙක් නම් මේ ලින්ක් එක‍ේ තියෙන වීඩියෝ කිහිපය බලලා පෑස්සුම් පුරුදු වෙන්න වෙනවා.




Bullet connectors වලට වයර් නිවැරදිව සම්බන්ධ කරන ආකාරය මේ වීඩියෝව බලලා ඉගෙනගන්න පුළුවන්.









මේ විදිහට මෝටර් 4ටයි ESC 4 ටයි Bullet connectors පාස්සාගන්න. 4x3x2 විදිහට connectors 24 ක් ම පාස්සාගන්න වෙනවා.


දැන් ESC උපාංග 4, Power board එකට සම්බන්ධ කරගන්න ඕන. ඒ සදහා නම් bullet connectors ය‍ොදාගන්න අවශ්‍ය වෙන්නේ නෑ. කෙලින්ම පෑස්සීම ප්‍රමාණවත්.


ESC එකේ රතු වයර + සලකුණ තියෙන Pads වලටත්, කළු වයර්, - සළකුණ තියෙන Pads වලටත් පාස්සාගන්න. හැම Solder joint එකකටම ටිකක් වැඩිපුර ඊයම් යොදලා හොදින් පාස්සාගන්න වෙනවා. නැත්නම් මේවා හරහා ඉහළ ධාරාවක් ගලන නිසා Joint එක උණු වෙලා විසන්ධි වෙන්න ඉඩ තියෙනවා.





ඉතිරි කොටස මීළග ලිපියෙන් බලාපොරොත්තු වන්න.








නිවැරදිව පාස්සන්න ඉගෙනගනිමු - III










නිවැරදිව පාස්සන්න ඉගෙනගනිමු - I



නිවැරදිව පාස්සන්න ඉගෙනගනිමු - II










නිවැරදිව පාස්සන්න ඉගෙනගනිමු - I



නිවැරදිව පාස්සන්න ඉගෙනගනිමු - I










නිවැරදිව පාස්සන්න ඉගෙනගනිමු - I



Arduino and Kinect Projects

By Enrique Ramous and Ciriaco Diez





ආර්ඩියුනෝ පාවිච්චි කරලා කරන්න පුළුවන් අපූරු ඒ වගේම ටිකක් විතර සංකීර්ණ ව්‍යාපෘති කීපයක් ගැන තමයි මේ පොතේ විස්තර කරලා තියෙන්නේ.


Arduino වලට අමතරව Processing ගැනත් සදහන් වෙන නිසා Processing ගැන ඉගෙන ගන්න කැමති අයටත් මේ පොත වැදගත් වෙනවා.


කැමති අය download කරගන්න. පිටු 411 යි.


පටුන

  • Chapter 1: Arduino Basics
  • Chapter 2: Kinect Basics
  • Chapter 3: Processing
  • Chapter 4: Arduino and Kinect
  • Chapter 5: Kinect Remote Control
  • Chapter 6: Kinect Networked Puppet
  • Chapter 7: Mood Lamps
  • Chapter 8: Kinect-Driven Drawing Robot
  • Chapter 9: Kinect Remote-Controlled Vehicles
  • Chapter 10: Biometric Station
  • Chapter 11: 3D Modeling Interface
  • Chapter 12: Turntable Scanner
  • Chapter 13: Kinect-Controlled Delta Robot

Download











ආර්ඩියුනෝ බෝඩ් එකක් හදාගනිමු

අද අපි බලමු කොහොමද ආර්ඩියුනෝ බෝඩ් එකක් ගෙදරදීම හදාලන්නේ කියලා. මම මේ පෝස්ට් එකට යොදාගත්තේ ආර්ඩියුනෝ නිල වෙබ් අඩවියෙන් ලබාදෙන Arduino Severino කියන බෝඩ් එක හදන විදිහයි.


Arduino Single-Sided Serial Board (version 3)


මේක හදන්න ඕන කරන විස්තර පහත ලින්ක් වලින් Download කරගන්න පුළුවන්.










ආර්ඩියුනෝ ප්‍රෝග්‍රෑමර් එකක් හදාගනිමු


හදාගත්ත ආර්ඩියුනෝ බෝඩ් එකක් පාවිච්චි කරන්න කලින් ඒකට bootloader එකක් upload කරන්න ඕන. (සමහර වෙලාවට IC එක ගන්නකොටම bootloader එකක් දාලයි තියෙන්නේ. IC එක හයිකරලා 5v power supply එක දුන්නම බෝඩ් එකේ LED එකක් නිවි නිවී දැල්වෙනවා නම් bootloader එක තියෙන බව හඳුනාගන්න පුළුවන්.)


Bootloader එක burn කරන්න (තාක්ෂණිකව ඒක හදුන්වන්නේ එහෙමයි) පුළුවන් සරළම විදිහ තමයි Parallel Port Programmer එකක් භාවිතා කරන එක. මේ ප්‍රෝග්‍රෑමර්එක හදාගන්න ඕන වෙන්නේ ප්‍රතිරෝධක (Resisters) 3ක් විතරයි.


අවශ්‍ය දේවල්

උපකරණ :
  • බවුත් එකක් (Soldering iron)
  • Hot glue gun (තියෙනවා නම් විතරයි. අත්‍යාවශ්‍ය නෑ)
උපාංග:
  • 470 Ω  රෙසිස්ටර්  - 2 (කහ,දම්,දුඹුරු)
  • 220 Ω  රෙසිස්ටර්  - 1 (රතු,රතු,දුඹුරු)
  • පැරලල් පෝට් එකක් (Prallel port)
  • Female header එකක්.
  • අවශ්‍ය තරම් දිග වයර් කෑලි 5 ක්.


    උපදෙස්


    470Ω රෙසිස්ටර් පැරලල් පෝට් එකේ  1 හා 2 පින් වලට පාස්සන්න.



    220Ω රෙසිස්ටර් එක පැරලල් පෝට් එකේ  11 වන පින් එකට පාස්සන්න.

    දැන් පාස්සපු රෙසිස්ටර් තුනේ ඉඳලා අවශ්‍ය තරම් දිගට වයර් 3 ක් පාස්සගන්න. මම නම් 30 cm විතර දිග වයර් තමයි පාවිච්චි කළේ. ගොඩාක් දිග වැඩි වුණොත් යන සංඥා දුර්වල වෙන්න පුළුවන්. ඒක හින්දා පුළුවන් තරම් කෙටි වෙන්න මේ වයර් පාස්සාගන්න.



    16, 18 පින් වලට කෙළින්ම වයර් පාස්සාගන්න.

    Female header එකක් ඇරන් පින් 3 කොටස් 2 ක් කපාගන්න. ඊළඟට රූපසටහනේ පෙන්නලා තියෙන විදිහට ඒවට අදාළ වයර් පාස්සගන්න.

    අන්තිමට පොඩ්ඩක් මහන්සි වුණොත් හොඳ නිමාවක් තියෙන, කඩෙන් ගත්තා වගේ පේන ප්‍රෝග්‍රෑමර් එකක් හදාගන්න පුළුවන්.




    පෝට් එකේ ඩ්‍රයිවර් සොෆ්ට්වෙයාර් එක පහත ලින්ක් එකෙන් ඩවුන්ලෝඩ් කරගන්න.
    giveio (from MIT's Microcomputer Project Laboratory)

    දැන් හදාගත්ත ප්‍රෝග්‍රෑමර් එකේ  හෙඩර් එක බෝඩ් එකේ අදාළ තැනට හයිකරලා බෝඩ් එකට විදුලිය සපයන්න.

    ATMege 8 එකට අදාළ bootloader එක burn කරන්න පහත රූපසටහන් මගින් දැක්වෙන පියවර අනුගමනය කරන්න.

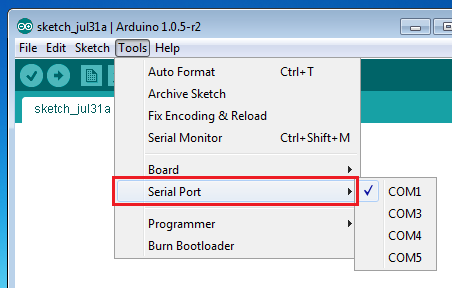

    මෙතන COM පෝර්ට් අතරින් පැරරල් පොට් එක හරියට තෝරන්න ඕන. ඒක පරිගණකයෙන් පරිගණකයට වෙනස්වෙන නිසා හරි පෝර්ට් එක තෝරගන්න එක ඔයාලගේ වැඩක්. (සාමාන්‍යයෙන් පැරරල් පෝට් එක වෙන්නේ ලැයිස්තුවේ අන්තිම පෝර්ට් එකයි)



    දැන් තියෙන්නේ bootloader එක burn කරන්නයි. මේකට සාමාන්‍යයෙන් විනාඩියක් විතර ගතවෙනවා. සියල්ල හරි නම් දැන් ඔගොල්ලො හදාගත්ත බෝඩ් එකේ  LED එක නිවි නිවී පත්තුවෙන්න ඕන. මොකක් හරි error එකක් පෙන්නනවා නම් ආයෙත් මුල ඉඳලා පරීක්ෂා කරලා බලන්න.



    මෙම ලිපිය http://arduino.cc/en/Hacking/ParallelProgrammer හී අඩංගු ලිපිය ඇසුරින් සිංහලට පරිවර්තනය කළ ලිපියක් බව සලකන්න.

    Read Original Article : Parallel Port Programmer
